活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成，活性炭吸附装置是利用活性炭的吸附性能，过滤废气中的有害成分，达到净化废气的目的。此设备应用广泛，适用于各种垃圾站、污水处理厂臭气治理，制药厂废气治理，有机废气处理等。活性炭吸附装置设备壳体为碳钢、不锈钢或者PP材质。
1.设备结构
|
序号 |
结构形式 |
主要组成 |
换炭方式 |
设备外壳材质 |
|
1 |
抽屉式 |
箱体、过滤装置、均风 装置、抽屉、进出口 |
侧方拉出抽屉，即可取炭、加炭 |
碳钢/不锈钢/PP |
|
2 |
一体式 |
箱体、过滤装置、均风 装置、滤料层、进出口 |
从设备底部取炭,设备上方加炭 |
碳钢/不锈钢/PP |

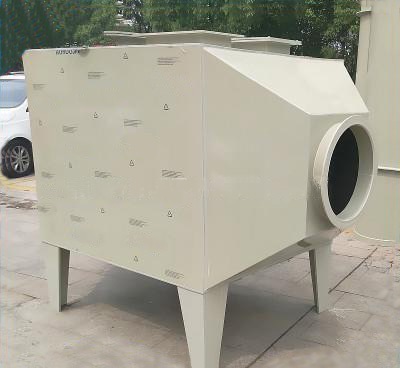

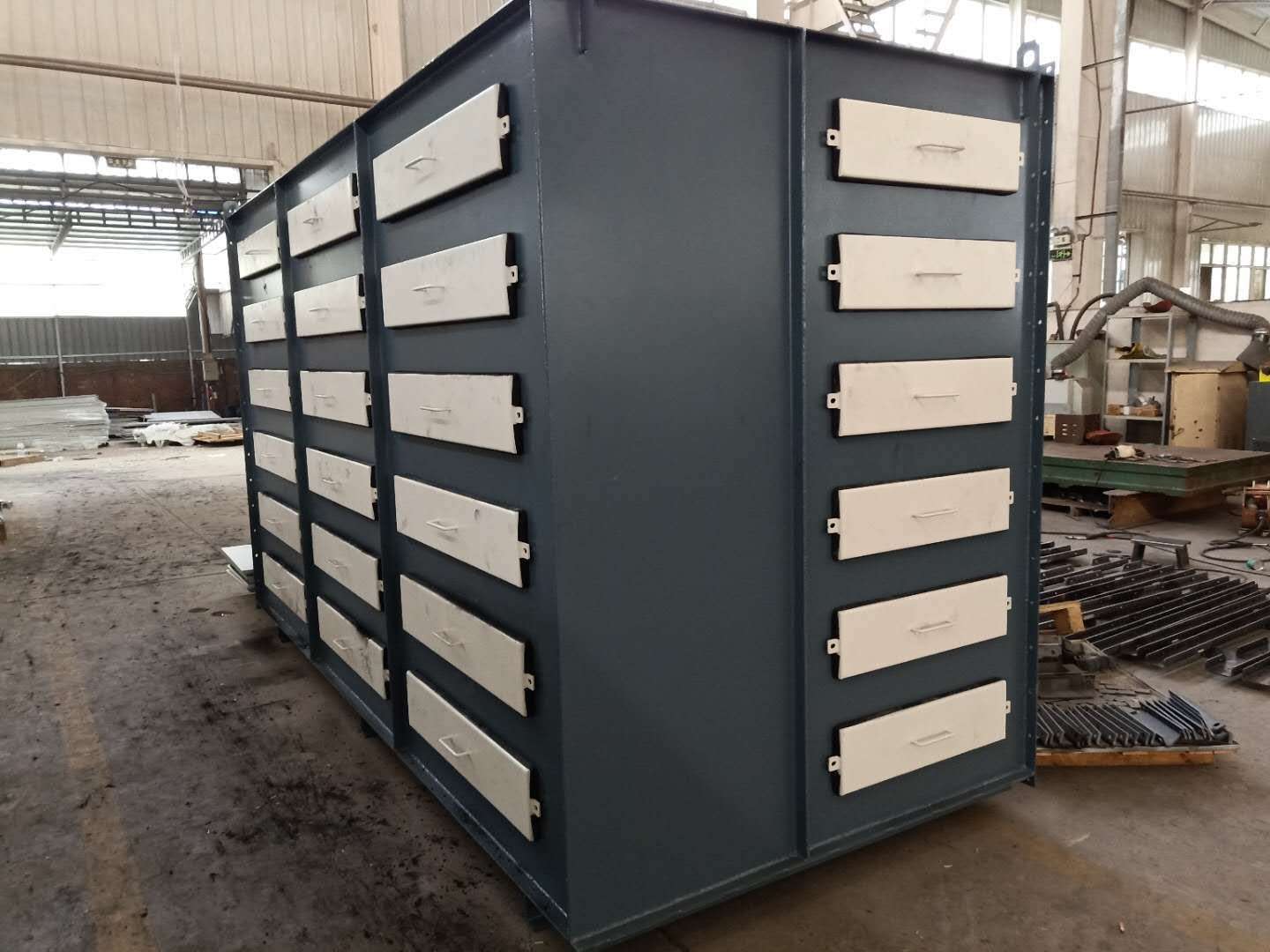

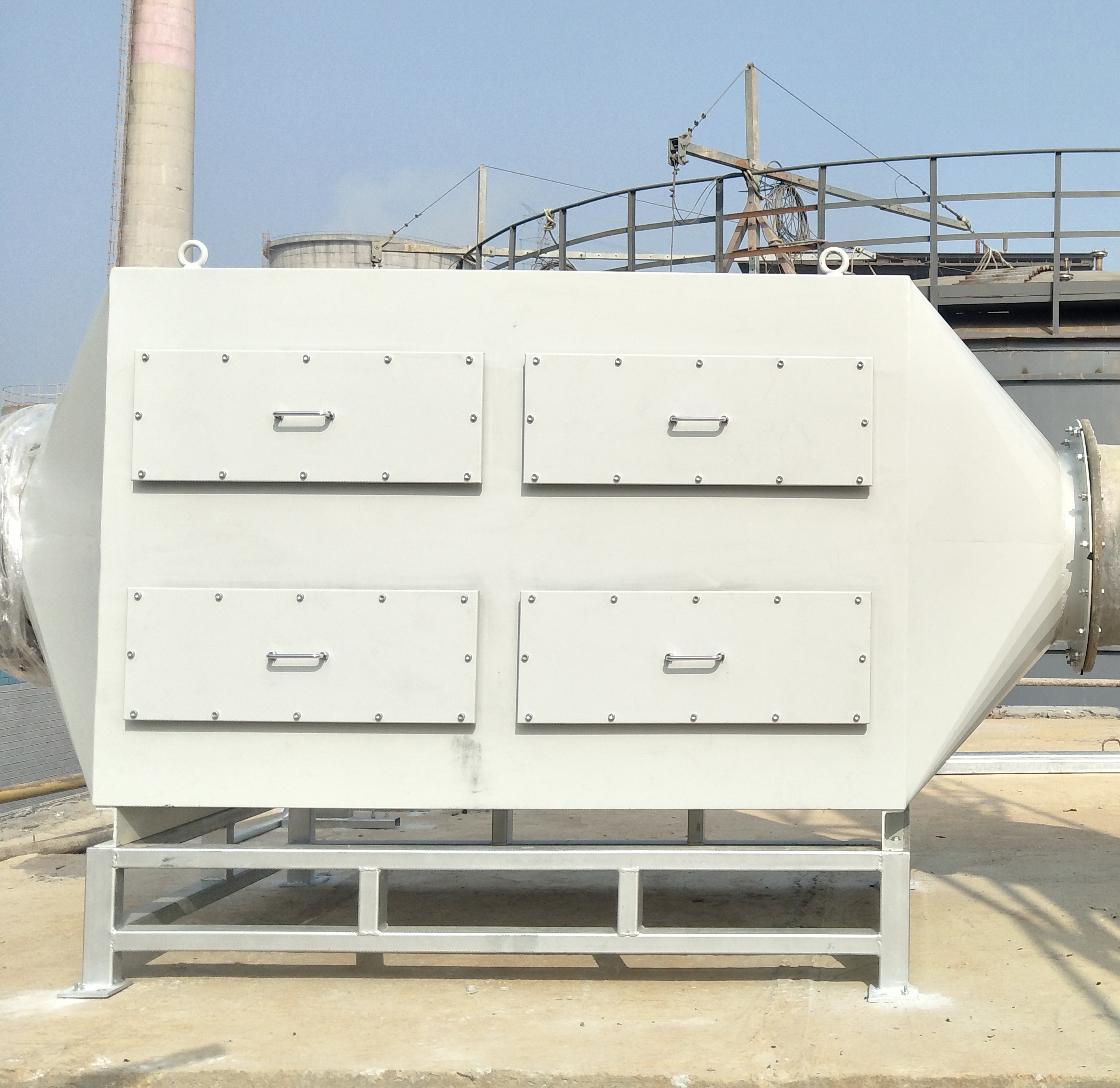

抽屉式 一体式
2.设备尺寸
|
序号 |
风量m3/h |
规格：长*宽*高/mm |
含炭量/m3 |
法兰口/mm |
||
|
抽屉式 |
一体式 |
抽屉式 |
一体式 |
|||
|
1 |
5000 |
1500*1000*1000 |
1800*1400*2000 |
0.25 |
0.34 |
φ400 |
|
2 |
10000 |
2000*1200*1400 |
2300*1400*2400 |
0.5 |
0.6 |
φ600 |
|
3 |
15000 |
2300*1300*1500 |
2500*1800*2600 |
0.67 |
0.68 |
φ700 |
|
4 |
20000 |
2300*1600*1600 |
2700*2000*2600 |
1.0 |
1.16 |
φ800 |
|
5 |
25000 |
3000*1800*2000 |
2900*2000*2800 |
1.4 |
1.47 |
φ900 |
|
6 |
30000 |
3200*2000*2400 |
3200*2100*2800 |
2.0 |
2.3 |
φ1000 |
|
7 |
35000 |
3400*2000*2600 |
3500*2100*2800 |
2.5 |
2.65 |
φ1100 |
|
8 |
40000 |
3600*2300*2700 |
3900*2100*2800 |
3.0 |
3.1 |
φ1200 |
|
9 |
50000 |
3800*2600*3000 |
4600*2100*2800 |
3.5 |
3.9 |
φ1300 |
|
10 |
60000 |
4000*3000*3000 |
5100*2300*2800 |
4.2 |
5.14 |
φ1400 |

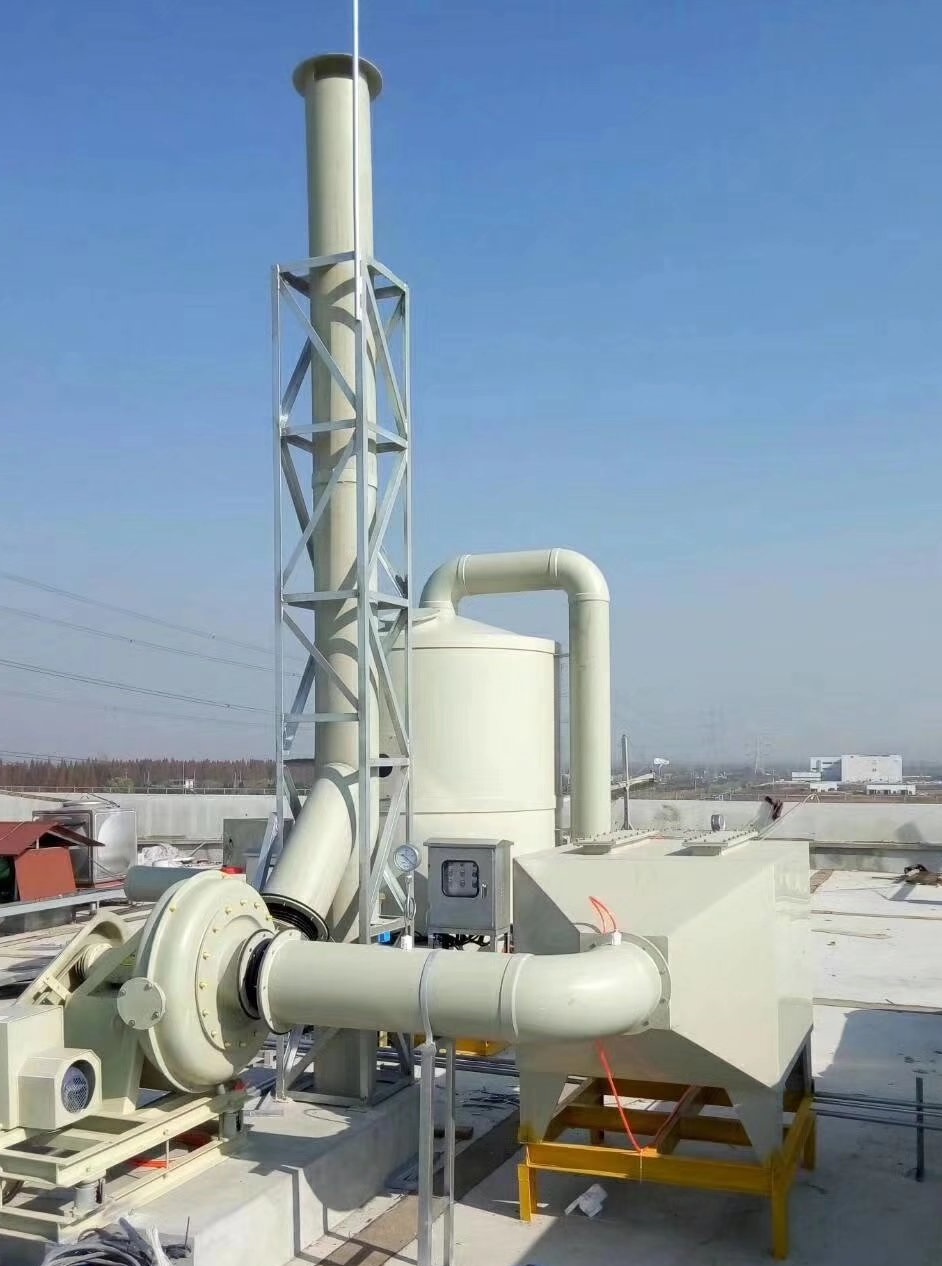

3.产品应用
↑ 点击图片查看应用工程案例详情
